Pour cette nouvelle rubrique, nous vous partagerons ponctuellement les questions les plus fréquemment posées par les étudiants accueillis en stage.
Nous vous proposerons deux niveaux de réponse, à adapter au niveau de votre étudiant, ou pour votre propre culture scientifique.
"Mais dites donc la SFEcho quelle est la différence entre le mode Doppler Couleur et le Doppler Énergie ?"
La réponse à l'étudiant :
Les deux principaux modes Doppler historiques sont les modes Doppler couleur (Color Doppler Imaging, CDI) et Doppler Énergie (Power Doppler Imaging, PDI). Ces deux modes ont le même but fondamental : visualiser la cartographie des flux sanguins d'un organe, ou d'un vaisseau sanguin.
L'échographe va envoyer des pulsations d'ondes ultrasonores qui vont être réfléchies par les globules rouges en mouvement du flux sanguin. Le mouvement de ces globules rouges va entraîner une variation de la fréquence des ultrasons, qui seront renvoyés avec une fréquence légèrement différente de la fréquence initiale : c'est l'effet Doppler. Si les globules rouges se rapprochent de l'émetteur du son (la sonde d'échographie), alors le son perçu sera plus aigu (fréquence plus haute), alors que si les globules rouges s'éloignent de l'émetteur, le son perçu sera plus grave (fréquence plus basse).
Pour visualiser cet effet Doppler dans le monde réel, les exemples sont légions : l'ambulance qui passe dans la rue, et dont le son passe de l'aigu au grave lorsqu'elle passe devant nous, le son des courses automobiles, des avions, des motos.... Tout déplacement d'un objet bruyant génère ce décalage en fréquence, ou effet Doppler.
Le Doppler couleur est conçu pour cartographier la vitesse moyenne et la direction du flux sanguin. Il traduit ces informations en une carte de couleur qui se superposera à l'image échographique "mode B" (en nuances de gris).
Sur un réglage dit "usine", ou par défaut :
- le flux rouge se rapproche de la sonde
- le flux bleu s'éloigne de la sonde
Ce mode est idéal pour évaluer les directions et les vitesses relatives de circulation des flux. Il est par contre très peu utile pour les fluxs lents, en raison de filtres empêchant leur visualisation et est très dépendant à de nombreux réglages (cf ci après, section Professeur), notamment un point crucial et capital : l'effet Doppler est nul, donc non mesurable, lorsque l'angle d'observation est de 90°.

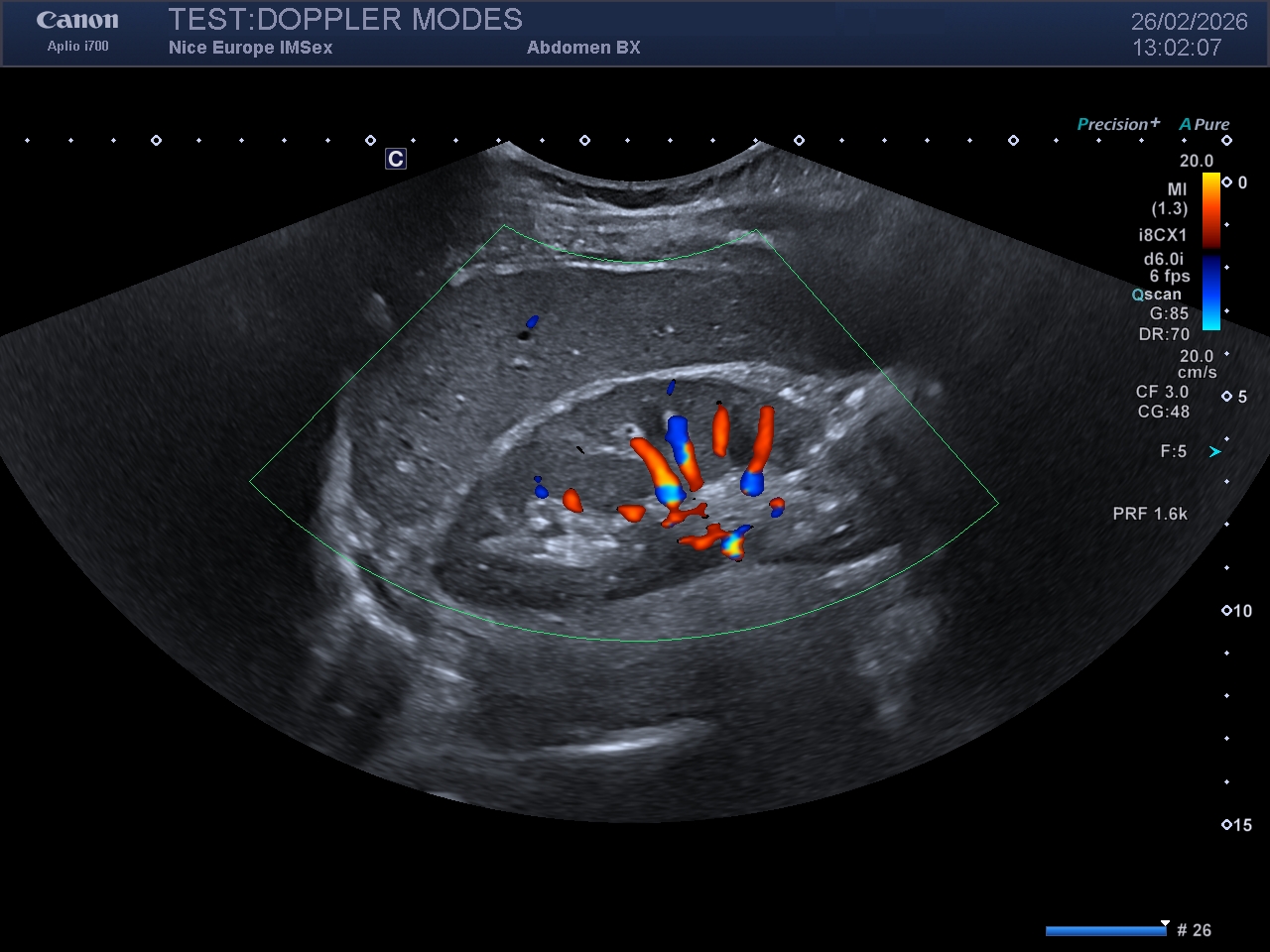

Légende : Image en Doppler couleur d'un rein droit
Le Doppler Énergie a été développé pour répondre à ces deux limites du Doppler couleur. Dans ce mode, l'échographe ne va pas chercher à calculer puis affiche les vitesses et les directions, mais uniquement la quantité de globules rouges en mouvement, quel que soit leur mouvement et leur vitesse. Il s'appuie sur une mesure d'amplitude ou de "puissance" du signal Doppler, sans en mesurer la fréquence, et donc sans en calculer la vitesse.
L'avantage est indéniable : dans ce mode, le Doppler est beaucoup plus sensible pour détecter les flux lents et les petits vaisseaux. De plus, son rendu est quasiment indépendant de l'angle d'insonation, ce qui permet de visualiser l'existence d'un flux même lorsque les conditions d'examen sont difficiles. Une de ses applications phares utilise sa résolution spatiale pour "mouler" les parois d'un vaisseau sanguin et visualiser facilement les plaques fortement hypoéchogènes, voire totalement anéchogènes.

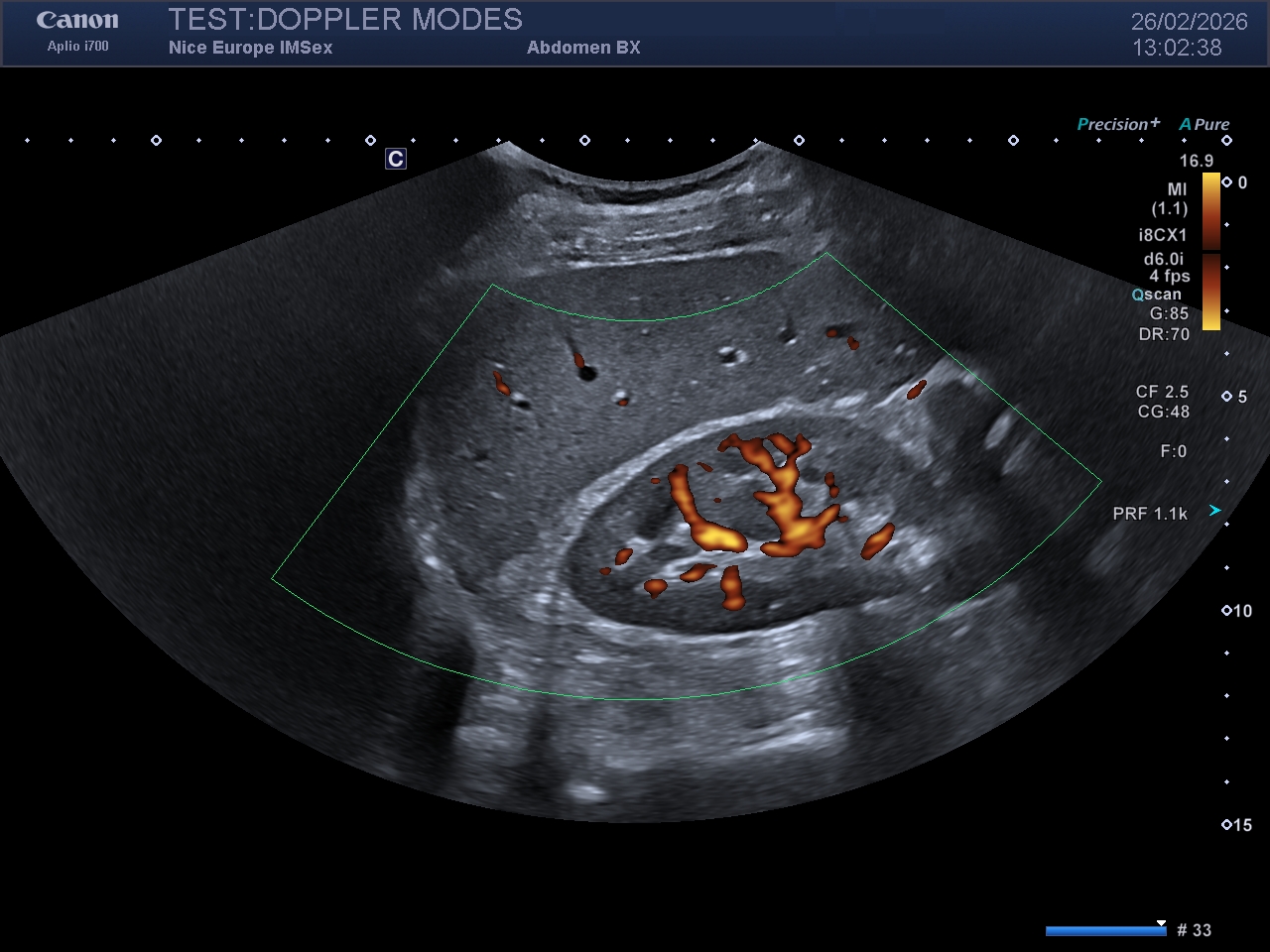

Légende : Image en Doppler Énergie du même rein droit. Notez la plus grande quantité de signal Doppler affichée sur l'image, mais aussi le caractère "grossier" de la cartographie couleur
"Si le Doppler couleur est capable de dire quel coureur est le plus rapide, le Doppler Énergie ne pourra dire qu'uniquement quel coureur est le plus gros."
Aucun de ces deux modes n'est supérieur à l'autre : ils sont complémentaires, n'ont pas les mêmes usages, et ne répondent pas aux mêmes questions. Il est important de connaître les limites de chacun de ces deux modes pour les utiliser à bon escient.
L'évaluation des flux sanguins repose sur le principe de l'effet Doppler. Les multiples modes disponibles sur les échographes modernes n'ont pas les mêmes bases physiques, les mêmes limites, ou les mêmes utilisations. Il est important d'en connaître les différences pour les utiliser au mieux.
Il convient d'abord de corriger une approximation fréquente : lorsque les globules rouges (hématies) se déplacent par rapport à la sonde, la modification physique ne concerne pas le temps de vol de l'onde réfléchie (qui sert uniquement à déterminer la profondeur du vaisseau), mais sa fréquence.
L'équation fondamentale du décalage Doppler s'exprime ainsi :
Où DeltaF est le décalage de fréquence, f0 la fréquence d'émission, v la vitesse du flux sanguin, theta l'angle d'insonation (angle entre le faisceau ultrasonore et l'axe du vaisseau), et c la vitesse de propagation des ultrasons dans les tissus, considérée constante (sans l'être totalement, oui).

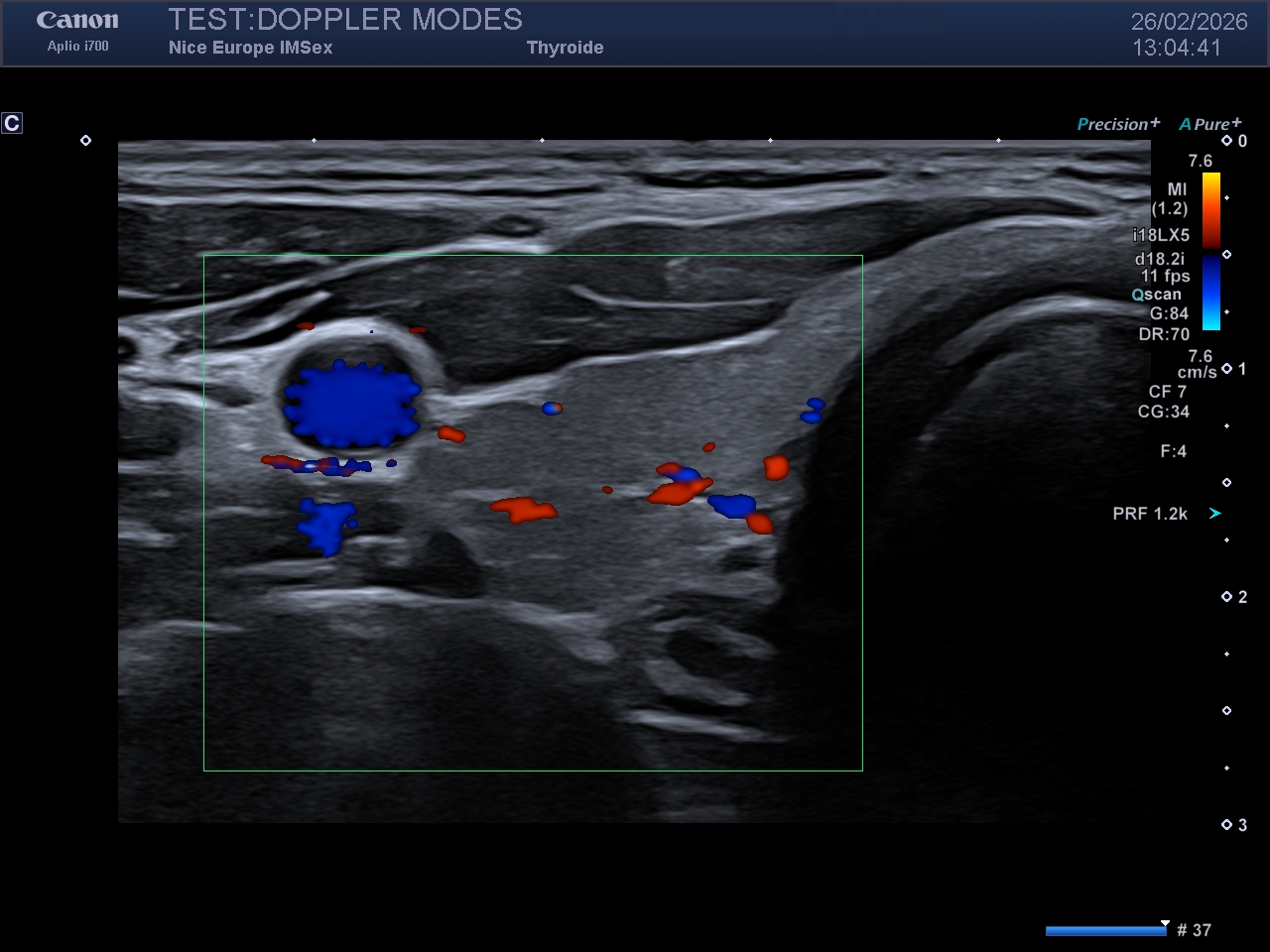

Le Doppler couleur repose sur le traitement du signal par autocorrélation. Il n'analyse pas l'ensemble du spectre des vitesses, mais estime la vitesse moyenne et la variance (dispersion des vitesses) au sein d'un volume d'échantillonnage.
Ces informations quantitatives sont codées chromatiquement et superposées à l'imagerie morphologique en mode B. Par défaut (réglages d'usine), la convention chromatique est généralement la suivante :
Rouge : Flux se dirigeant vers la sonde (décalage de fréquence positif).
Bleu : Flux s'éloignant de la sonde (décalage de fréquence négatif).
Une règle d'or d'interprétation : Il est impératif de souligner que cette colorisation est purement arbitraire et modifiable à tout instant par l'opérateur (inversion de la carte couleur). Par conséquent, la vérification systématique de l'échelle couleur (la barre colorimétrique affichée en marge de l'écran) doit être un réflexe absolu et incontournable avant toute conclusion hémodynamique directionnelle.
Avantages et Limites :
Idéal pour cartographier les directions, repérer les turbulences et estimer les vitesses de circulation, le CDI présente des limites inhérentes à sa physique. Il est strictement dépendant de l'angle d'insonation THETA. Si le faisceau est perpendiculaire au vaisseau (cos(90°) = 0) aucun flux n'est détecté. De plus, il est soumis à la limite de Nyquist ; un réglage inadapté de l'échelle des vitesses entraîne un phénomène de repliement spectral (aliasing), traduisant faussement une inversion de flux.

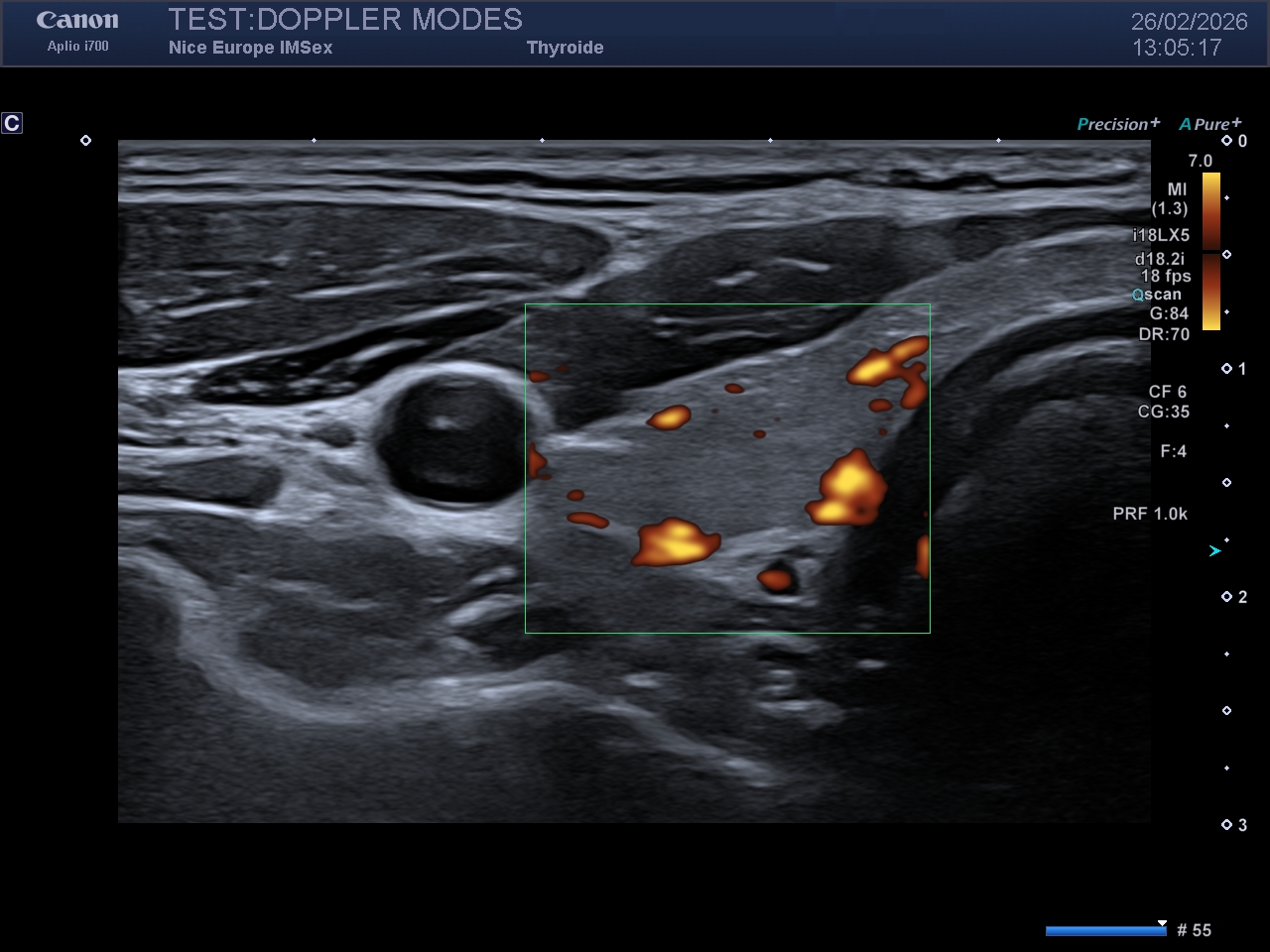

Le Doppler énergie s'affranchit de l'analyse des décalages de fréquences pour se concentrer exclusivement sur l'intégrale (l'aire sous la courbe) du spectre de puissance du signal Doppler. Concrètement, il mesure la puissance du signal rétrodiffusé, qui est directement proportionnelle à la quantité d'hématies en mouvement dans le volume d'échantillonnage, indépendamment de leur vélocité ou de leur direction.
Avantages et Limites :
Sensibilité accrue : Le PDI présente un rapport signal sur bruit nettement supérieur au Doppler Couleur. Il détecte des flux beaucoup plus lents et des vaisseaux de plus petit calibre.
Indépendance angulaire relative : L'amplitude du signal n'étant pas régie par le cosinus de l'angle, le PDI permet de visualiser la perfusion de structures anatomiques tortueuses ou difficiles d'accès.
Moulage pariétal : En s'affranchissant du phénomène d'aliasing, il permet un excellent "moulage" des lumières vasculaires, révélant avec acuité les irrégularités pariétales ou les plaques d'athérome anéchogènes.
Inconvénient majeur : Il ne fournit aucune information hémodynamique directionnelle ou vélocimétrique, et se révèle très sensible aux artefacts de mouvement (flash artefacts) générés par la respiration ou les pulsations de l'opérateur et du patient.
La détection de la microvascularisation tissulaire (flux très lents dans des vaisseaux inframillimétriques) a longtemps été entravée par le filtre de paroi (Wall Filter). En Doppler classique, ce filtre supprime les signaux de basse fréquence et de forte amplitude générés par les mouvements tissulaires physiologiques (clutter). Malheureusement, les flux sanguins microvasculaires possèdent également de très basses fréquences. Le filtre supprime donc le tissu, mais efface simultanément l'information microvasculaire.
L'apport technologique des Ondes Planes (Plane Wave Imaging) :

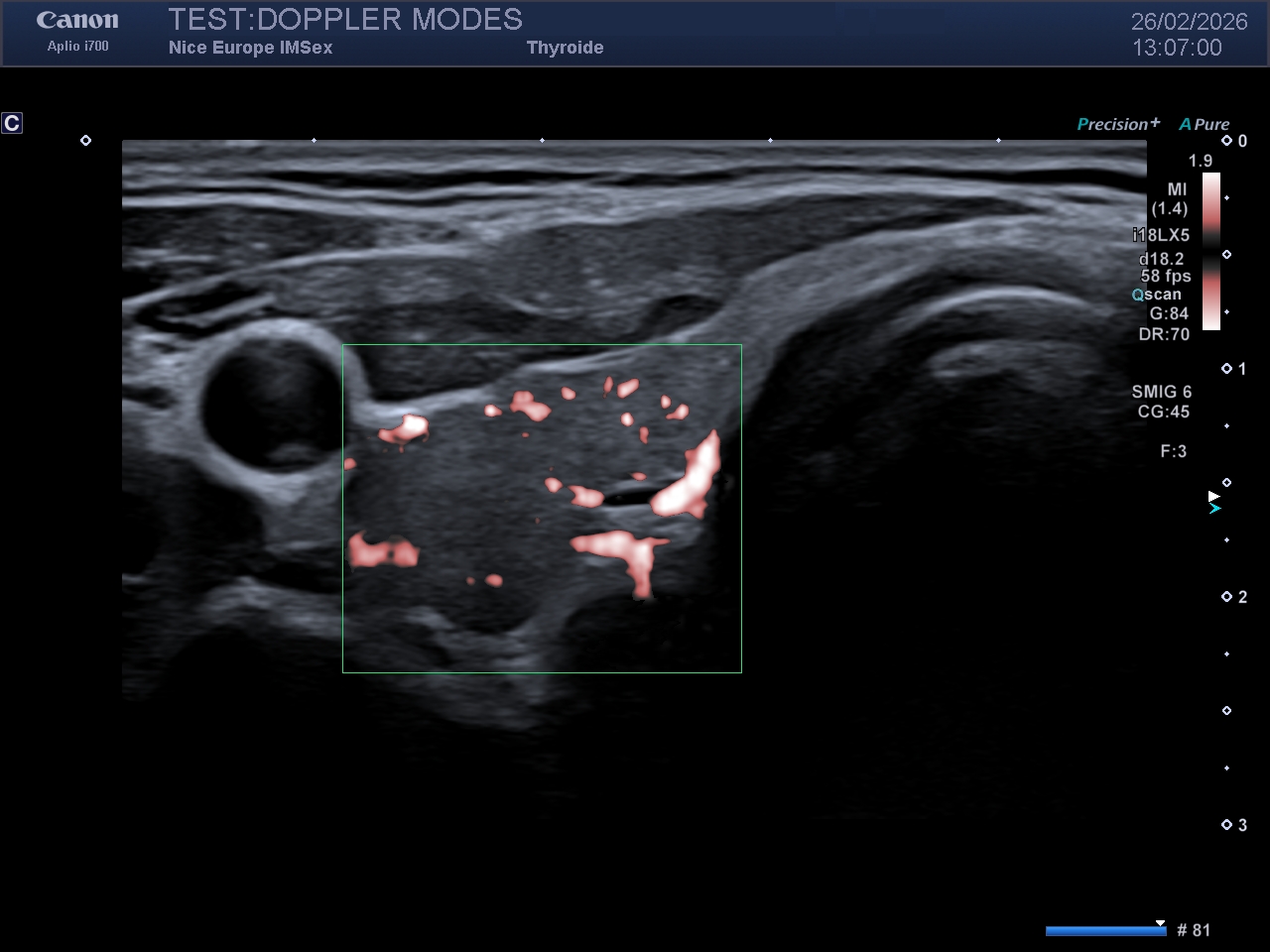

Les modes microvasculaires de dernière génération (déclinés selon les constructeurs sous diverses appellations telles que SMI - Superb Micro-vascular Imaging, MFI - MicroFlow Imaging, MV-Flow, Micro Angio, LumiFlow, etc.) contournent ce problème grâce à l'imagerie ultrarapide. Au lieu d'émettre des faisceaux focalisés ligne par ligne, la sonde émet des "ondes planes" non focalisées balayant l'ensemble de la zone en une seule émission. Cette technique permet d'acquérir des milliers d'images par seconde.
Le traitement par Décomposition en Valeurs Singulières (SVD) :
Cette résolution temporelle extrême permet d'abandonner le filtrage fréquentiel classique au profit d'un filtrage spatio-temporel avancé, basé sur la Décomposition en Valeurs Singulières (SVD). La SVD sépare les signaux selon leur cohérence spatiale et temporelle : le mouvement des tissus (cohérent) est mathématiquement dissocié du mouvement des hématies dans les capillaires (incohérent).
Impact Clinique :
Le résultat est une cartographie microvasculaire d'une résolution spatiale inouïe, limitant drastiquement les artefacts de débordement (blooming artifact). Ce mode excelle dans la caractérisation fine de l'angiogenèse tumorale ou l'évaluation de l'activité inflammatoire tissulaire.
La qualité de l'information Doppler, quel que soit le mode choisi, repose in fine sur l'expertise de l'opérateur et sa maîtrise de la console. Une image Doppler n'est jamais "prête à l'emploi" ; elle exige un ajustement constant de plusieurs paramètres fondamentaux :
La PRF (Pulse Repetition Frequency) ou Échelle de Vitesse : Elle doit être adaptée à la cible. Une PRF élevée est requise pour analyser un flux artériel à haute vélocité sans aliasing, tandis qu'une PRF basse est indispensable pour capter les flux veineux lents.
La Fréquence d'Émission propre au Doppler : À distinguer de la PRF, il s'agit de la fréquence de l'onde ultrasonore elle-même (f0 dans notre équation). Une fréquence Doppler haute augmente la sensibilité aux flux lents (le décalage DeltaF sera plus grand) au détriment de la pénétration, tandis qu'une fréquence basse permet d'explorer les vaisseaux profonds.
Le Gain Couleur : Il s'agit du niveau d'amplification du signal reçu. La règle de bonne pratique consiste à l'augmenter jusqu'à l'apparition d'un bruit de fond (artefacts colorés aléatoires), puis à le diminuer très légèrement pour obtenir le meilleur rapport signal/bruit.
Le Filtre Pariétal (Wall Filter) : Il doit être suffisamment haut pour éliminer les artéfacts de mouvement tissulaire, mais assez bas pour ne pas amputer les flux lents physiologiques en diastole.
La Priorité Couleur (Color Priority) : Ce paramètre définit le seuil de luminance du mode B au-delà duquel la couleur ne s'affichera pas. Une priorité élevée permet à la couleur de "recouvrir" les tissus hyperéchogènes (utile pour les petits vaisseaux), tandis qu'une priorité basse empêche la couleur de déborder sur les parois vasculaires hyperéchogènes.
La Persistance (Color Persistence) : Il s'agit d'un lissage temporel qui superpose les informations de flux de plusieurs images consécutives. Une persistance élevée est idéale pour remplir les vaisseaux à flux veineux lent et continu, mais elle doit être réduite au minimum pour les flux artériels pulsatiles afin de ne pas fausser la résolution temporelle.
D'autres réglages, encore plus fins, viendront compléter ces réglages de base, spécifiquement pour ajuster chacun des modes couleurs vitesse, énergie, microvasculaires, ou composites.
L'interaction subtile entre ces paramètres de réglage et leurs pièges respectifs fera l'objet d'un prochain contenu, afin de maîtriser parfaitement la console d'échographie face aux situations hémodynamiques les plus complexes.
